Устройство и монтаж натуральной черепицы
Технология монтажа натуральной, керамической, цементно песчаной и полимерпесчаной черепицы ничем не отличается как и доборными элементы. Отличия могут быть только в размере, в замке соединения и формой.
Что входит в комплект натуральной черепицы |
1 - решетка свеса кровли, которая защищает вентиляционное пространство от птиц |

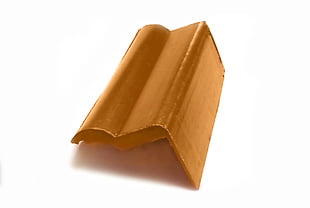

2 - фронтальная черепица, устанавливается по краям ската |
3 - коньковая черепица |
4 - коньковые заглушки |
5 - коньковый держатель |
6 - вентиляционная лента на конек |
7 - вентиляционная черепица |
8 - “X,Y,T” образные вальмовые стыки |
9 - снегозадержатель |
10 - ходовой трап |

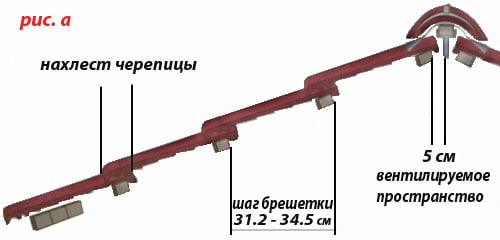

Натуральную черепицу можно укладывать на крышу, у которой наклон угла от 10-90°. Перед укладкой черепицы, дымоход должен быть полностью завершён. Теперь вернемся к теме обрешетка крыши и напомним, что обрешетку нужно делать по размерам черепицы. Одним словом, сделав контробрешетку, нужно знать точные размеры черепицы и тогда, приступать к обрешетке. Возьмем к примеру размер 31.2 до 34.5 мм как на рис. a.
Также, перед укладкой черепицы, рекомендуем измерить длину ската и разложит черепицу на ровной поверхности верхней стороной вниз закрепив между собой замками. Таким образом, ми сможем узнать точное количество рядов на скате. Затем измерьте длину ската и разделите на нужное количество разложенной черепицы, таким образом мы будем знать расстояние обрешетки.

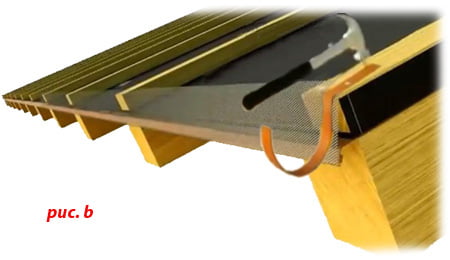

Перед началом укладки натуральной черепицы, закрепите защитную решетку от птиц и кронштейны водосточных желобов как на рис b. (под наклоном). Также, можно провести монтаж желоба после монтажа всей кровли.
- Пошаговый монтаж
1 - черепица кладется снизу в-верх и справа на лево. После укладки крепим саморезами до дерева. В каждом ряду по краям устанавливается фронтальная черепица или делается свес из коньковой черепицы - технология монтажа представлена ниже.

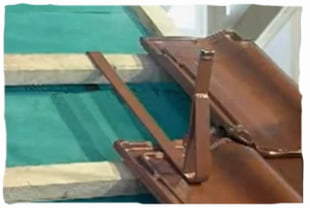

2 - во втором или в третьим ряду, устанавливаем снегодержатель, предварительно сбив замки с черепицы.

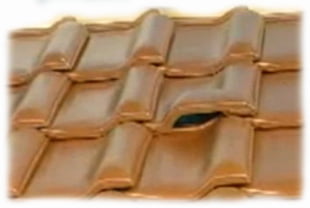

3 - если скат имеет длину до 4.5 м, не нужно укладывать вентиляционную черепицу. Если скат имеет до 7.5 м, укладывается вентиляционную черепицу на высоте три ряда от конька на расстоянии 1.5 м.
Крыши с длинной 12 м. — укладываем две по вертикали вентиляционные черепицы где первая должна стоять на втором ряду од конька. По горизонтали, крепим на расстоянии 1.5 м.
Если у вас крыша имеет длину более 12 м, в таком случае укладывается три вентиляционные натуральные черепицы на одной вертикали и по горизонту на расстоянии 1.5 м.
Укладка черепицы видео
- Монтаж конька из черепицы

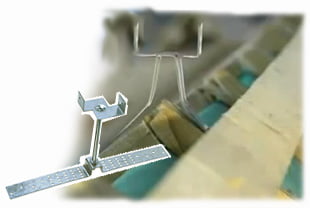

4 - к стропильным ногам крепятся коньковый держатель. К верхней части конькового держателя крепим коньковый деревянный брус. Высота от стропильной ноги к верхней точки бруса зависит от наклона крыши. Размеры колеблется от 10-12 см.

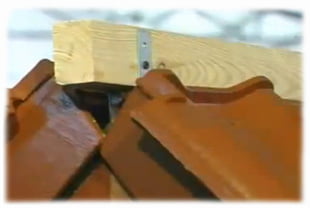

5 — устанавливаем деревянный брус на коньковый держатель и крепим саморезами.

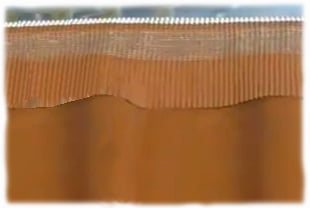

6 - на коньковый брус укладываем коньковую вентиляционную ленту и прижимаем к черепицы.

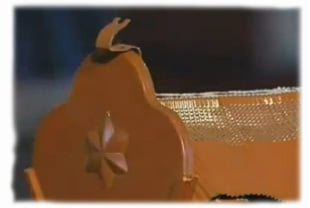

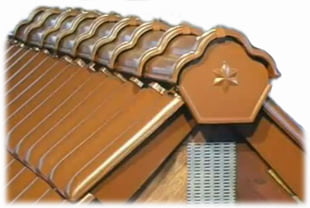

7 — с помощью саморезов закрепляем боковую коньковую заглушку. Вместе с черепицей, продается коньковая скоба, которая крепится к коньковому брусу двумя саморезами.

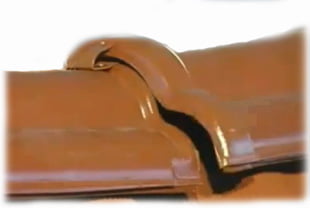

8 — в скобу вставляют черепичный конек и вновь прикручивают скобу. После каждой коньковой черепицы, нужно прикрутить скобу а в торце зафиксировать боковой коньковой заглушкой.
Устройство и монтаж конька из натуральной черепицы
- Монтаж черепицы возле дымоходов

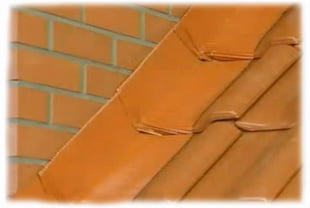

9 - устанавливаем черепицу вплотную к дымоходу (если нужно подрезаем кровлю) и наклеиваем гибкою алюминиевую самоклеющуюся пленку. Пленку заворачивают под нижней край каждой черепицы.

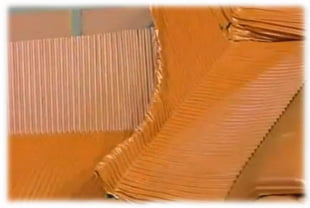

10 - на углах самоклеющуюся пленку соединяют между собой методом фальцовки, затем загибают.

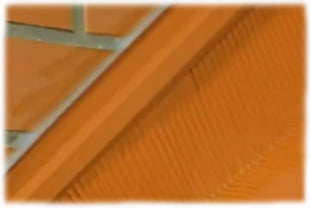

11 - после завершения всех четырех сторон дымохода, к верхней кромке пленки, крепим планку примыкания и герметизируем между стеной и планкой. Для более надежной герметизации, рекомендуем с помощью болгарки и круга до бетона сделать штробу (как в технологии по установке планок примыкания металлочерепицы.
Монтаж натуральной черепицы возле дымохода видео
Монтаж фронтального свеса для крыш из черепицы

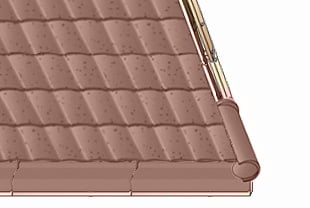

1 - Перед установкой кровли, к обрешетки крепится ветровой брус.

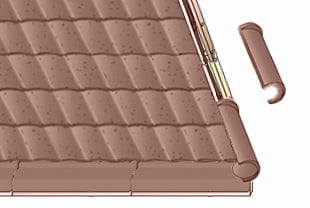

2 - установку производим снизу в верх. Сначала крепим из торца боковую заглушки и с помощью скобы прикручиваем коньковою черепицу. Монтаж фронтального свеса много чем похож на установку конька.

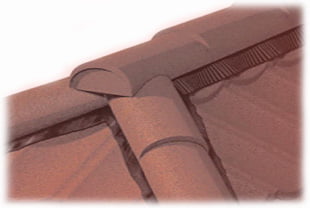

3 - Для вальмовых крыш применяют “X,Y,T” образные стыки или зарезать часть коньковой черепицы как на рис.
Как рассчитать количество натуральной черепицы
По сколько, монтаж каждой натуральной черепицы производится внахлест одной на другую, естественно, что рабочей зоны у нас останется меньше чем размер всей черепицы.
Самый надежный и проверенный способ расчета черепицы — это разложить на ровной поверхности и между собой соединить замками (например 2 ряда по 5 шт.). Таким способом, ми сможем узнать чистые размера, которые нужно будет между собой умножить.
Перед расчетом кровли, замеряем М2 каждого ската.
