Конструкция стропильной системы крыши
Крыша жилых домов, это самое высокое сооружение, которое защищает нас от дождя, сильного ветра, морозов а в летний период от солнца. В зимний период, крыша отогреет важную роль. От конструкции стропильной системы крыши - зависит уют в вашем доме.
Если не правильно сделать утепления крыши, все ваше тепло будет уходить на улицу, а это значительная потеря ваших средств, но это уже другая тема с раздела утепления крыш.

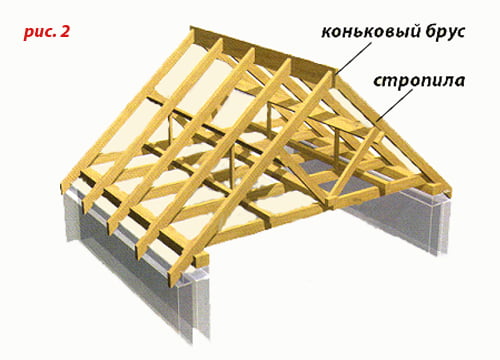

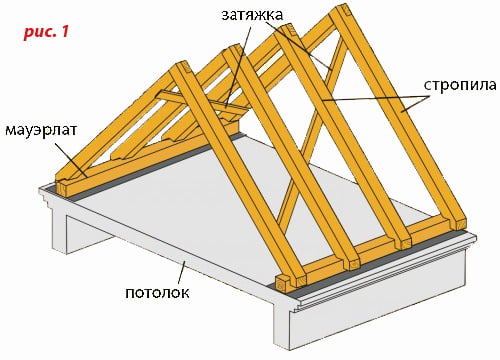

Чтобы в дальнейшем не возникало вопросов, давайте рассмотрим три рисунка (простой и сложной деревянной стропильной системы конструкции крыши), где вы сможете узнать названия каждого элемента - но это только деревянный каркас.

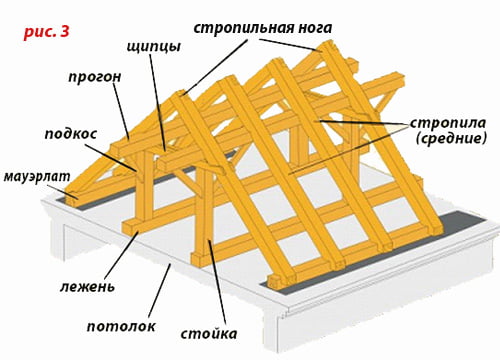

Возможно, вы обратили внимание что на рис. 3 по середине расположены два прогона. Такие стропильные конструкции крыш легче и быстрее устанавливать.
- Деревянный каркас готов, а точнее конструкция стропильной системы - теперь рассмотрим как правильно провести монтаж других элементов, которые не относятся к несущий конструкции крыши.
1 - гидробарьерную пленка
2 - обрешетка крыши
3 - положить кровлю вмести с коньком
4 - установить водосточный желоб
5 - подшивка карниза
Теперь нам дождь, ветер или снег не страшны, но если не сделать внешнее утепление крыши, в зимний период в чердачном помещении будет холодно, а это дополнительные финансовые расходы за "утопление улицы", а летом, особенно в жаркие солнечные дни будет не выносимо жарко. Ниже представленны материалы (утеплители) которые служат как термоизоляция.
Чтоб избавится от такого дискомфорта, есть три вида утеплительных материалов:
1 - минеральная вата
2 - стекло вата
3 - полистирольными материалами (пенопластом)
Все плюсы и минусы у выше перечисленных строй материалов, вы можете узнать в соответствующем разделе.
- Теперь рассмотрим пошаговую технологию внешнего утепления, для этого нужно сделать:
1 - укладка утеплительного материала (минеральная вата, стекло вата, пенопласт)
2 - Монтаж пароизоляционной пленки.
На этом, все работы которые относятся к строению и утеплению деревянной крыши, можно считать оконченными.
Теперь, вы можете в середине помещения приступать к обделочным работам - монтировать гипсокартонные конструкции, делать монтаж деревянной вагонки и т.д.

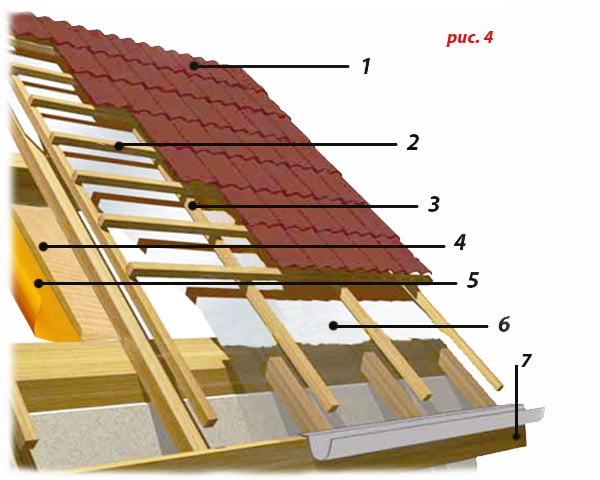

На рис. 4 - в разрезе показано как должны быть уложены все строй материалы.
Из чего состоит крыша дома
1 - кровля (металлочерепица, черепица и т.д)
2 - обрешетка - латы
3 - обрешетка - контр латы
4 - минеральная вата, стекловата, пенопласт, Пенофол
5 - паробарьерная пленка
6 - гидробарьерная пленка
7 - мауэрлат

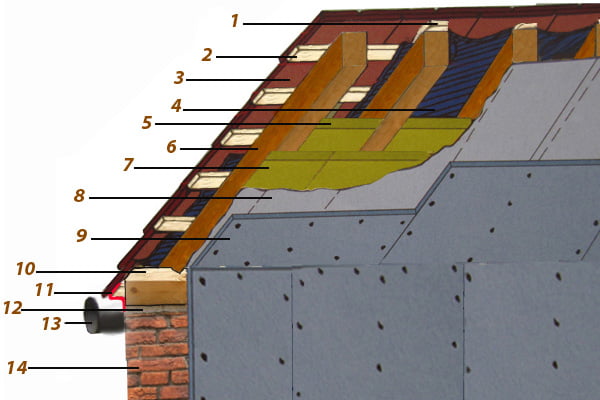

1 — обрешетка
2 — контробрешетка
3 — кровля
4 — гидробарьер
5 – первый слой утеплителя (в большинстве случаев толщеной 10 см)
6 — стропильная нога
7 — второй слой утеплителя (в большинстве случаев толщеной 5 см)
8 — паробарьер
9 — гипсокартон, вагонка и т.д.
10 — мауэрлат
11 — карнизная планка
12 — рубероид
13 — водосточный желоб
14 — несущая стена
